Matrix ( transformation)

영화 매트릭스의 이미지.

Matrix : Threejs가 사용하는 3D 형태를 정의하는 행렬. (위치, 회전률, 비례(크기조정?))

모든 Object3D 객체는 위치, 회전률, 투사비율값을 가지는 matrix 를 가진다.

즉, 요놈을 update 하면 Object의 변경사항이 적용된다!!

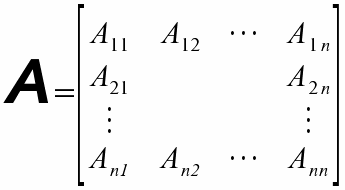

Scene 객체가 가지는 4 *4 크기의 행렬

분명 중학교때 배웠는데 왜 모르는가.

Object3D 는 세 가지의 Matrix 를 가지는데,

Matrix Type	Description
Object3D.matrix	object 자기 자신만의 상태값 가진다. 이 값은 부모값에 대하여 상대적이다.
Object3D.matrixWorld	object 의 global 혹은 world(즉, 전체)의 상태값을 가진다. parrent 가 없다면 world 와 같은 값을 가진다.
Object3D.modelViewMatrix	카메라의 coordinate system에 대한 object 의 상대적인 상태값.(나는 카메라로부터의 위치값 정도로 이해하고 있다.)  modelViewMatrix = matrixWorld * matrixWorldInverse(아래 표 참조) 이다.

Camera 가 가지는 추가적인 2개의 matrice(plural)	Description
Camera.matrixWorldInverse	camera의 matrixWorld 의 반대값(? 역을 말하는 듯.)
Camera.projectionMatrix	정해진 공간에 어떻게 투사할 것인지를 결정하는 값.



• Object3D가 가지느 matrix 는 부모에 대한 상대적인 변경값을 가진다. 전체에 대한 변경값을 알고 싶다면 matrixWorld를 보면 된다.\
• 하나의 객체만을 update 하고자 한다면 Object3D.matrixWorld()를 사용하면 되고, child와 Parent 모두 업데이트하고자 한다면 Object3D.updateMatrixWorld() 함수를 사용하면 된다.

내용이 어렵다.

다시 한 번 제대로 정리를 할 필요성이 있을 것 같다.

---

덤.

threejs 는 webgl 에게 여러 개의 matrix 를 전달하는데,

projectionMatrix : aspaect ratio, fov, front and back.

modelViewMatrix : 공간상의 위치.

그 중 위 두 가지는 필수적으로 전달하여야 한다.

위 두 가지를 곱하여 (projectionMatrix * modelViewMatrix ) 2D 상에 그리게 된다. shader 입문

---

아래는 matrix 에 대한 설명.

https://github.com/mrdoob/three.js/issues/1188

Matrices in Three.js · Issue #1188 · mrdoob/three.js

공식 문서.

https://threejs.org/docs/index.html#manual/en/introduction/Matrix-transformations

three.js docs

https://en.wikipedia.org/wiki/Transformation_matrix

Transformation matrix - Wikipedia
